江纳. 非标定制环保冷拉异型钢 特钢新材料品牌高精度 高耐磨 低成本冷拉异型钢生产定制服务商
服务热线：13382183133
技术咨询：0512-67681069
微信扫码咨询
当前位置：首页 » 公司新闻 » 冷拉型钢厂家介绍冷拉型钢原材料选用什么牌号热轧坯料
冷拉型钢厂家介绍冷拉型钢原材料选用什么牌号热轧坯料

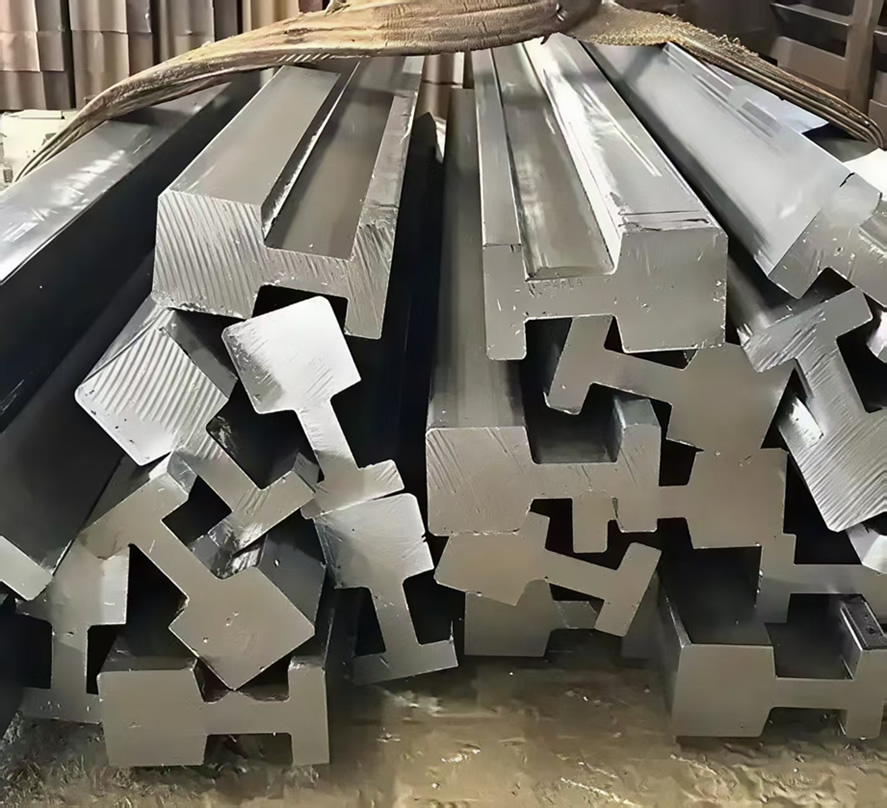

冷拉型钢是通过冷拔或冷轧工艺对热轧坯料进行深加工，获得尺寸精度高、表面质量优的型材产品，其核心性能与加工稳定性，从源头取决于原材料热轧坯料的牌号选型。不同牌号的热轧坯料因成分设计、组织形态差异，适配的冷拉工艺和成品应用场景截然不同，是冷拉型钢生产的关键前提。
碳素结构钢是冷拉型钢生产中应用广泛的坯料类型，典型牌号涵盖10、20、35、45等。这类钢的碳含量控制在0.06%至0.50%区间，杂质元素硫、磷含量严格限制在0.035%以内，热轧态组织均匀、塑性适配性好。其中，低碳的10、20钢变形抗力低，冷拉过程中不易产生微裂纹，成型后表面光洁度高，适合生产对弯折性、表面质量要求高的型材，如机械配套的卡箍、销轴、小型支架等；中碳的35、45钢经冷拉变形后，屈服强度和抗拉强度可提升20%至40%，承载能力增强，多用于工业轴类、螺栓毛坯、导轨附件等结构件。碳素结构钢原料充足、加工成本低，是通用型冷拉型钢的坯料，适配大部分常规冷拉产品的生产需求。
低合金结构钢坯料主要用于特种工况需求的冷拉型钢，常见牌号为Q295、Q355及低温专用低合金系列。这类钢在低碳基础上添加1%至2%的锰，辅以少量钒、钛等元素，通过细晶强化提升强度，同时保持良好的冷变形塑性。与同规格Q235坯料相比，Q355低合金坯料冷拉后，屈服强度可从235MPa提升至355MPa，承载能力提升约50%，且重量减轻15%，适配工程机械、钢结构的支撑构件、桥梁配套型钢等对轻量化和强度有要求的产品；低温环境下使用的冷拉型钢，则会选用添加0.5%镍的低合金坯料，确保冷拉后的低温冲击韧性，避免在-40℃以下工况发生脆性断裂。低合金坯料的热轧组织稳定性好，冷拉变形均匀，成品性能离散度小，满足特种行业的严苛要求。
对于高强度、高耐磨性且需后续热处理的冷拉型钢，合金结构钢是核心坯料，典型牌号如20Cr、40Cr、20CrMnTi等。这类钢添加铬、锰、钛等合金元素，淬透性，冷拉成型后经调质、渗碳等热处理，可获得表面高硬度、芯部高韧性的复合性能。例如，40Cr坯料冷拉后制成的轴类零件，经调质处理后抗拉强度可达980MPa以上，抗疲劳性和耐磨性，广泛应用于汽车、机床的传动系统；20CrMnTi坯料冷拉后渗碳淬火，表面硬度可达HRC58至62，耐磨性能远超碳素钢成品，适合生产齿轮、链轮等传动型材。合金结构钢坯料的热轧态无明显偏析，冷拉变形时不易产生裂纹，后续热处理的性能一致性高。
冷拉型钢厂家在选用坯料牌号时，需兼顾成品性能、工艺适配性和成本控制三大核心：先匹配下游产品的使用要求确定性能区间，再根据自身冷拉工艺的道次变形量选择塑性适配的坯料，后在满足性能的前提下优先选用经济型牌号，平衡生产质量与综合成本，确保苏州冷拉型钢产品的市场竞争力。
下一篇：没有上一条记录了
上一篇：苏州江纳提供冷拉型钢定制服务
